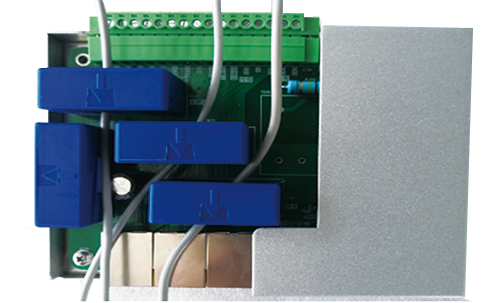

产品概述：

       GIS 断路器动作特性在线监测装置采用通讯技术、微处理器技术、传感器技术，数据库管理等技术。对运行中的 110KV、220KV及以上电压等级 GIS 断路器的机械特性进行长期连续的在线监测，实时监测断路器的运行状态，通过提取断路器机械动作参数，建立标准的断路器监测模型和完整的专家诊断系统，对采集到的数据进行分析诊断，迅速而又准确的对断路器的问题进行定位，为运行调度和检修人员提供、准确的信息，推动电力物联网的建设。

产品特点：

       ●对 110KV、220KV及以上电压等级 GIS 断路器进行带电运行状态监测和停机状态两种模式监测，采用分布式分相监测方式。可同步实现断路器三相机构机械特性监测。

       ● 分合闸时间、分合闸电流、电机储能时间、电机储能电流及分合闸状态、储能状态、分合闸次数、动作行程、负载电流、振动、分合闸电压等参数分别实时在线监测。

       ●储存 128 次动作波形，可通过站控层网络调用历史监测信息。具有较强的抗干扰能力，确保数据记录的完整性。

       ●报警阀值设定，系统发出报警信号，显示报警内容。

       ●系统支持IEC60870-5-103、MODBUS-TCP、MODBUS-RTU、IEC61850 协议、物联网 470 协议等多种规约。

       ●根据所测分合闸电流波形、储能状态等综合分析断路器的工作状态。采用指纹分析技术，当与原始指纹相比发生明显改变时,视为可靠性下降或存在缺陷，按照“自身标识、故障部位、故障模式、风险程度(用百分数表示)”的报文格式报告上传自评估结果，同时就地图形化告警显示。
