产品概述:

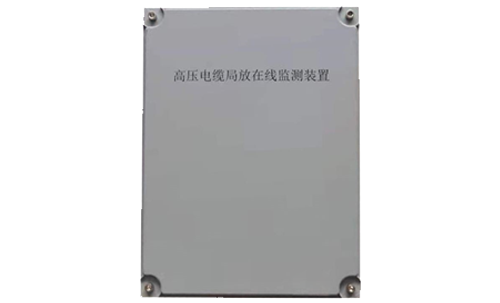

       高压电缆局放在线监测系统是公司总结多年局放测量的现场处理经验，采用先进传感器技术、信号处理器、计算机等技术手段和算法实现的新一代高性能数字化局放在线监测装置。

       通过安装在电缆接头交叉互联线上的高频电流传感器，来耦合电缆接头处的脉冲电流信号；耦合到的脉冲信号通过同轴电缆传送至前端处理采集单元，对模拟信号经过放大、模拟数字转换后变成数据信号再通过光缆，采用网线或、光纤送至数据处理服务器。数据处理服务器对信号进行数据分析后获得电缆接头处的放电信号。将计算获得的放电数据写入到数据库中，经多次采集后，从数据库提取数据进行谱图分析和数据报表，并在虚拟检测系统的面板上显示。

产品特点：

       ●测量通道：4个独立测量通道

       ●采样精度 ：≥12Bit

       ●采样速率(同步) ：每通道1000MHz

       ●监测同步 ：同时监测全部通道，无时间差

       ●检测灵敏度 ：5pC

       ●测量范围 ：5pC～100nC

       ●高频通道 ：300kHz-50MHz

       ●通道分类 ：１/２/３为高频通道，第四通道为外同步输入通道

       ●滤波器分段 ：300kHz-50MHz

       ●同步方式 ：外部电源同步/内部时钟同步

       ●电磁兼容 ：该装置满足电力系统4级要求

       ●接口 ：RJ45,RS485

       ●满足协议 ：UDP/IP协议，标准RTU协议

       ●通道供电方式 ：不供电

       ●供电电源 ：AC 85-260V、50Hz/60Hz或DC24V

       ●功耗：10W
